Stantsimisvormon põhiline tootmistööriist, mida kasutatakse autotööstuses, kosmosetööstuses, seadmetes, elektroonikas, riistvaras ja konstruktsioonikomponentide valmistamisel. See reguleerib metalli stantsimise protsesside mõõtmete täpsust, pinna määratlust ja korratavust. Kaasaegsetes tööstuslikes ökosüsteemides, kus suuremahuline tootmine sõltub järjepidevusest ja protsessi stabiilsusest, saab stantsimisvormist vundament, millele rajatakse tootmise mastaapsus ja kvaliteedi tagamine.
Selle artikli eesmärk on uurida, kuidas stantsimise vormi täpsus mõjutab otseselt vormimise kvaliteeti, tootmise elutsüklit ja tootmist. Tehniliste spetsifikatsioonide analüüsi, struktuurijaotuse ja protsessipõhise hindamise kaudu pakub see sisu igakülgset teavet hankespetsialistidele, tööstusinseneridele ja ülemaailmsetele ostjatele, kes soovivad mõista stantsimistööriistade jõudluse tagamaid. Arutelu on laiendatud neljale peamisele sõlmele, et tagada sügavus ja struktuurne selgus, hõlmates materjali valikut, mehaanilist konfiguratsiooni, protsessi täpsust, igapäevaseid rakenduskaalutlusi ja hankimise peamisi hindamise kontrollpunkte.

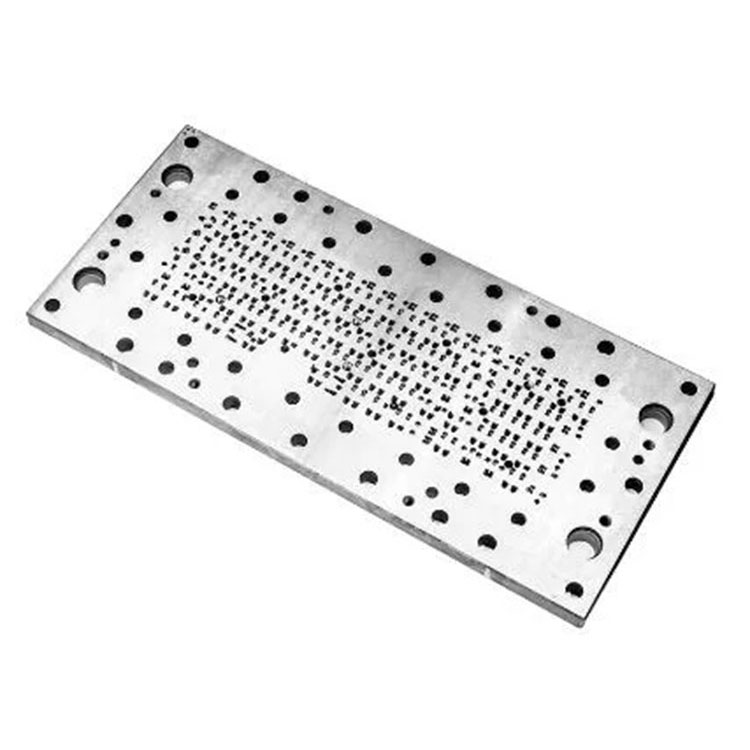

Stantsimisvorm koosneb tavaliselt stantsplaatidest, stantsidest, eemaldamisplaatidest, juhtsammastest, puksidest, vedrudest, tugiplaatidest ja kinnitusdetailidest. Täielik koost toimib kooskõlastatud konstruktsioonina, mis on võimeline kandma survejõudu metalllehtede kontrollitud deformatsioonile. Täppistöötlus, õõnsuse geomeetria juhtimine, tolerantsi distsipliin ja tüübispetsiifilised konfiguratsioonid (üksprotsess, progressiivne, ülekanne, liit) määravad iga tembeldamistsükli stabiilsuse.
Allpool on konsolideeritud parameetrite viitetabel, mis esindab standardseid tööstusliku kvaliteediga stantsimisvormide konfiguratsioone, mida tavaliselt kasutatakse lehtmetalli tootmiskeskkondades.
| Parameetri kategooria | Tüüpiline spetsifikatsioonivahemik |
|---|---|
| Surve materjal | SKD11, DC53, Cr12MoV, karbiid, H13 |
| Kõvadus (pärast kuumtöötlust) | HRC 58–62 |
| Vormi alusmaterjal | S50C, 45#, A3 teras |
| Plaadi paksus | 20–80 mm olenevalt sektsioonist |
| Töötlemise tolerants | ±0,005–±0,02 mm sõltuvalt funktsioonist |
| Pinna karedus (kriitilised lõigud) | Ra 0,2–0,6 μm |
| Juhtsamba / juhtpuksi täpsus | 0,005–0,01 mm piires |
| Punchi eluiga (üldine terasleht) | 300 000–2 000 000 lööki olenevalt materjalist |
| Die Kliirens | 3–12% lehe paksusest (sõltub materjalist) |
| Struktuuritüübi valikud | Üheprotsessiline, progressiivne, ülekanne, liit |
| Sobiv lehe paksus | 0,2–6,0 mm sõltuvalt koormusest |
Kui need parameetrid on määratletud, uuritakse igas järgmises jaotises, kuidas stantsimisvormide täpne projekteerimine muutub usaldusväärseks tööstuslikuks väljundiks.
Vormi jõudluse tembeldamine algab tehnilisest alusest: materjalidest, termilistest protsessidest ja tööriista sisemisest arhitektuurist. Tipptasemel tööstuslikud vormid valivad legeerterased, millel on kulumiskindlus, survetugevus ja mõõtmete stabiilsus. Kuumtöötlus kalibreerib materjali kõvaduse, et taluda miljoneid korduvaid stantsimislööke ilma deformatsioonita. Korralikult karastatud mulgustavad komponendid säilitavad servade teravuse kauem, parandavad metalli voolavust ja takistavad mikrokiibimist.
Kuumtöötluse kvaliteet mõjutab otseselt hallituse pikaajalist eluiga. Ühtlane kõvaduse jaotus õõnsuses, stantsis ja tööpindades hoiab ära pinge kontsentratsiooni, mis muidu põhjustaks varajast väsimust. Lihvimine, traadi lõikamine ja ülitäpne CNC freesimine viimistlevad pinna geomeetriat, et toetada stabiilset hõõrdumist. Vahetükkide, plaatide ja tugistruktuuride täpne paigutus tagab koormuse ühtluse, kui presssilind rakendab allapoole suunatud jõudu.
Juhtsambasüsteemid määravad suuna täpsuse vormi sulgemisel. Kõrge täpsusega puksid võimaldavad kontrollitud vertikaalset liikumist, vältides stantsi ebaühtlust, mis võib põhjustada jäsemeid, kiirendatud tööriista kulumist või jääke. Vedrud ja lämmastiku silindrid reguleerivad eemaldamisjõudu, aidates väljutatud osadel säilitada geomeetria ühtlust. Tugevdusplaadid jaotavad löögienergia üle vormialuse, toetades konstruktsiooni pikaealisust pideva suure kiirusega tootmisel.
Tööstusharudes, kus tolerantsid jäävad kitsaks, võivad väikesed kõrvalekalded stantsi kliirensis või stantsi joondamises põhjustada ebastabiilsust tuhandete tsüklite jooksul. Järelikult tagab õige konstruktsiooni disain stabiilse mõõtmete väljundi, väiksema hoolduse ja ühtlase stantsimise.
Mõõtmete täpsus on vormi stantsimise võime määrav tegur. Jõudluse määrab see, kui järjekindlalt säilitab vorm pidevate tootmistsüklite ajal õõnsuse geomeetria, stantsi joonduse ja stantsi kliirensi. Iga tembeldamisprotsess tekitab kogunenud kulumismustreid; seetõttu peab vormi konstruktsioon ette nägema pikaajalisi tööpingeid.
Tolerantsuse distsipliin on toote vastavuse tagamisel kesksel kohal. Vaid mõne mikroni suurused variatsioonid kriitilistes sektsioonides võivad muuta vormimiskäitumist, mõjutades paindenurki, aukude asukohti, äärikuprofiile ja tasasust. Kiiretel töödel puutuvad tööriistaterasest pinnad kokku hõõrdumises lehtmetalliga, mistõttu on pinna karedus ja määrimisrajad stabiilsuse võtmetegurid.
Progressiivsed stantsimisvormid võimendavad seda nõuet. Kui mitu jaama on paigutatud järjestikku, sõltub iga vormimise etapp riba täpsest etteandmisest ja täpsest sammude edenemisest. Kui üks jaam kaldub ettenähtud geomeetriast kõrvale, võib lõpptootes esineda kumulatiivseid vigu. Ülekandevormid nõuavad osade sünkroniseeritud liikumist, mis tähendab, et stantsi asukoht ja tõstemehhanismid peavad hoidma sujuvaid liikumisteid.
Survekliirens mõjutab metalllehtede purunemiskäitumist lõikamise ajal. Liigne kliirens põhjustab jäsemeid ja halba serva kvaliteeti, ebapiisav kliirens aga kiirendab löögi kulumist. Kui kliirens on korralikult kalibreeritud, tagab see puhta lõikamise minimaalse tööriistakoormusega. Toru nurga raadiuse disain mõjutab ka pingekontsentratsiooni taset vormis ja detailis.
Täpsus reguleerib veelgi paksuse jaotust sügavtõmbamisprotsesside ajal. Tasakaalustatud surve stantsi ja matriitsi vahel hoiab ära kortsumise, rebenemise või hõrenemise. Siledat kumerust nõudvate vormimisoperatsioonide puhul määrab vormi pinnaviimistlus ja kontakti konsistents iga väljundkomponendi visuaalse kvaliteedi.
Ülemaailmsetes tootmistarneahelates määrab korratavus kindlaks, kas stantsimisvorm suudab vastu pidada suuremahulisi tellimusi ilma erinevusteta. Täppisvormide tehnoloogia muutub seetõttu hädavajalikuks tööstusharudes, mis nõuavad järjepidevust partiide, tootmisliinide ja tehaste asukohtade vahel.
Stantsimisvormi elutsüklit ei mõjuta mitte ainult selle disain, vaid ka juhtimistavad. Nõuetekohane hindamine enne kasutuselevõttu, rutiinne hooldus töö ajal ja kuluvate komponentide struktureeritud asendamine aitavad kaasa pikaajalisele stabiilsusele.
Tootmiseelse valideerimise ajal kinnitavad mõõtmete kontrollid õõnsuse täpsust, stantsi vertikaalsust, stantsi kliirensi jaotust ja juhtsüsteemi sujuvust. Plaatide vaheline paigaldustäpsus tagab ühtlase rõhu jaotuse koormuse all. Insenerid viivad läbi proovistantsimist, et hinnata jämeduse tingimusi, üleminekuid, osade vabastamise käitumist ja riba etteandmise usaldusväärsust. Kui ilmnevad kõrvalekalded, tehakse tööpindade, nurkreljeefide, stantsiservade või juhtpositsioonide peenreguleerimine.
Hooldus töötsüklite ajal hõlmab määrimist, stantsi servade kontrolli, vedrude vahetusvälbasid ja kinnitusdetailide pingutamist. Varaste kulumismärkide tuvastamine vähendab ootamatuid tõrkeid. Juhtsammaste joondamise ja sujuvuse jälgimine hoiab ära nurkade triivimise, mis võib täpsust kahjustada. Tänapäeva tehased kasutavad sageli tootmisloge, et jälgida löökide arvu, asendustsükleid ja defektide trende.
Kulumiskomponendid, nagu stantsid, sisetükid ja eemaldajad, järgivad arvutatud asendusgraafikuid. Taaslihvimine pikendab kasutusiga, säilitades samas geomeetria. Kui lihvimine muutub ebapiisavaks, taastavad uued sisetükid täpsuse. Pinnatöötlused, nagu nitriidi- või PVD-katted, vähendavad hõõrdumist ja tugevdavad kulumiskindlust, parandades stantsimise stabiilsust suure kiiruse või suure koormuse tingimustes.
Tootmise planeerimine kujundab ka hallituse efektiivsust. Sobiva struktuuri – ühe protsessi, progresseeruva, ülekande või liitstruktuuri – valimine määrab, kas väljundkiirus ühtib tellimuse mahu ja osade keerukusega. Vormivõimsuse sobitamine pressmasinaga tagab tasakaalustatud jõujaotuse ja väldib ülekoormust.
Hästi hallatavad vormid tagavad pika tööea, väiksema praagi määra ja stabiilse vastavuse tuhandete või miljonite löökide jooksul. Hankeosakondade jaoks loob elutsükli juhtimise mõistmine aluse tarnijate võimete hindamiseks ja pikaajalise kuluefektiivsuse prognoosimiseks.
Tootmismeeskonnad sõltuvad valikukriteeriumidest, mis viivad vormide spetsifikatsioonid vastavusse tootmise eesmärkidega. Stantsimisvormide hindamine nõuab lehtmetalli omaduste, komponentide geomeetria, tolerantside ja press-masina ühilduvuse analüüsi. Iga osa vormimisnõuded määravad, kas sobiv on järkjärguline, teisaldatav või ühe protsessiga vorm.
Halvasti sobitatud vormitüübid takistavad tootlikkust. Näiteks saavad keerukad komponendid, mis nõuavad mitut etappi, kasu progressiivsetest struktuuridest, samas kui suured konstruktsiooniosad võivad vajada ülekandekonfiguratsioone. Lihtsad augud või lõiked võivad kulutasuvuse tagamiseks kasutada ühe protsessiga jaamu. Insenerid peavad hindama metalli paksust, tõmbetugevust ja paindeomadusi, et määrata kindlaks sobivad vahed ja löögitugevus.
Tootmise ajal tõrkeotsing hõlmab jämeprobleemide, osade deformatsiooni, materjali tagasitõmbehälbete või etteande kõrvalekalde diagnoosimist. Pursked viitavad tavaliselt ebaõigele kliirensile või löögi kulumisele. Deformatsioon tuleneb sageli tasakaalustamata rõhujaotusest või ebatäpsetest stantsipindadest. Tagasivedu nõuab vormimise geomeetria, üleminekute või paindenurkade kohandamist. Söötmisprobleemid tulenevad ribajuhiku valesti joondamisest, piloodi ebatäpsusest või materjalipooli ebaühtlastest omadustest.
Insenerid säilitavad iga vormi kohta dokumentatsiooni, registreerivad muudatused, renoveerimisintervallid ja tööstatistika. Üksikasjalikud logid toetavad jälgitavust ja võimaldavad pikaajalist optimeerimist. Tootmise skaleerimisel hindavad meeskonnad hallituse vahetatavust, et tagada erinevate tehaste korduv toodang. Komponentide, nagu juhtsambad, vedrud ja poldid, standardimine suurendab osade vahetamise ajal prognoositavust.
Siseauditid uurivad kõvaduse ühtlust, konstruktsiooni kinnituste stabiilsust, õõnsuse geomeetria järjepidevust ja ribade liikumisteid. Need tavad tagavad, et stantsimisvormid püsivad stabiilsena isegi pideva suure kiirusega töötamise korral.
Allpool on kaks sageli viidatud küsimust stantsimisvormi valimisel ja rakendamisel:
Q1: Kuidas valitakse erinevate metalllehtede jaoks stantsivahe?
A1: stantsi kliirens sõltub lehe paksusest, tõmbetugevusest ja vormimisomadustest. Kõvemad materjalid vajavad veidi suuremaid vahesid, et vältida stantsi väsimist, samas kui pehmemate metallide puhul võivad puhtama lõikamise jaoks kasutada tihedamaid vahesid. Insenerid viitavad tavaliselt kliirensi protsendile, mis jääb vahemikku 3–12% lehe paksusest, kohandades seda vastavalt täheldatud jäsemete tasemele, stantsi kulumise progresseerumisele ja servade deformatsiooni tendentsidele.
Q2: Miks mõjutab vormide järkjärguline täpsus viimaste osade kontrolli?
A2: Progressiivsed vormid tuginevad täpsele astmelisele etteandele, kusjuures iga jaam mõjutab järgnevaid vormimisetappe. Kui üks jaam kaldub profiilis kõrvale, kogunevad ribale etteande kõrvalekalded või geomeetria vead. See põhjustab asukoha ebatäpsusi, mõõtmete triivi või mittetäielikku vormimist. Pidev täpsus kõigis jaamades tagab, et iga etapp täiendab järgmist, tootes ühesuguseid osi suurel hulgal.
Templivormide valik ja tõrkeotsing nõuavad seetõttu üksikasjalikku tehnilist arusaamist, struktuuriteadlikkust ja hoolikat protsessi jälgimist.
Tööstuslik stantsimine tugineb vormidele, mis on konstrueeritud täpsuse, vastupidavuse ja tööstabiilsusega. Alates materjali valikust ja konstruktsiooni terviklikkusest kuni mõõtmete täpsuse, elutsükli haldamise ja protsessi tõrkeotsinguni – iga vormitehnoloogia element aitab kaasa järjepidevatele vormimistulemustele. Tootjad, kes otsivad töökindlust pikkade tootmisperioodide jooksul, sõltuvad valuvormidest, mis säilitavad geomeetria pideva rõhu all. Hankemeeskondadel on kasulik mõista hindamiskriteeriume, mis eristavad hästi konstrueeritud vorme ebastabiilsetest.
